Los sistemas de visión artificial con barra de luz ofrecen una iluminación uniforme y una gran flexibilidad, lo que los hace ideales para tareas de inspección complejas. La importancia de la iluminación en la visión artificial es innegable. Muchas industrias se enfrentan a retos como el control de la intensidad de la luz, la adaptación a diferentes tamaños de objetos y la reducción del desenfoque de movimiento. La tecnología de los sistemas de visión artificial con barra de luz aborda estos problemas proporcionando una iluminación uniforme y ajustable. La importancia de la iluminación también reside en elegir la solución adecuada para cada aplicación. La iluminación para visión artificial mejora la calidad de la imagen y los resultados de la inspección.
Puntos clave
- Luz de barra sistemas de visión artificial Proporciona una iluminación uniforme y ajustable que mejora la calidad de la imagen y la detección de defectos.
- Su diseño largo y estrecho se adapta a objetos grandes o alargados y funciona tanto en modo de campo claro como de campo oscuro.
- Oferta de luces de barra opciones de configuración flexibles, lo que permite un control preciso del ángulo, la altura y la intensidad para diferentes necesidades de inspección.
- Se combinan bien con otros tipos de iluminación para mejorar el contraste y resaltar los defectos de la superficie de manera eficaz.
- Las luces de barra ayudan a muchas industrias al aumentar la precisión de la inspección, reducir errores y disminuir los costos de mantenimiento.
Sistema de visión artificial con barra de luz
Caracteristicas
Las barras de luz destacan en el mundo de los sistemas de visión por su diseño único y su gran adaptabilidad. Su forma alargada y estrecha las hace perfectas para inspeccionar objetos grandes o alargados, como cintas transportadoras o placas de circuitos. Muchos sistemas de visión artificial con barras de luz pueden operar tanto en modo de campo claro como de campo oscuro. Esta flexibilidad permite a los usuarios alternar entre los modos de iluminación según las necesidades de inspección. En el modo de campo oscuro, las barras de luz brillan en un ángulo poco profundo, lo que facilita la detección de defectos superficiales como arañazos o abolladuras.
Las luces de barra también ofrecen una fuerte compatibilidad con otras tecnología de iluminaciónPueden combinarse con configuraciones de luces de barra cuadradas u otros tipos de iluminación para enfocar áreas específicas, como bordes o pequeños defectos. Este enfoque mejora el contraste en superficies mate y resalta texturas o imperfecciones. La posibilidad de ajustar el ángulo, la altura y la distancia de las luces de barra proporciona al sistema de visión un mayor control sobre el deslumbramiento y los reflejos.
Consejo: Las luces de barra pueden iluminar grandes áreas de manera uniforme, lo que las hace ideales para aplicaciones que requieren alta precisión de inspección.
Las características principales de las luces de barra incluyen:
- Funcionamiento tanto en modo de campo claro como de campo oscuro
- Forma larga y estrecha para cubrir objetos grandes.
- Posicionamiento ajustable para una iluminación precisa.
- Compatibilidad con luces de barra cuadradas y otras tecnologías de iluminación.
- Contraste mejorado y detección de defectos
Cómo funciona
Un sistema de visión artificial con barras de luz utiliza una combinación de componentes avanzados para ofrecer resultados de inspección fiables. El núcleo del sistema son las barras de luz, que utilizan un diseño LED lineal para proporcionar una iluminación uniforme de borde a borde. Estas luces están disponibles en diferentes longitudes y pueden colocarse en pares o en marcos cuadrados para cubrir superficies anchas o irregulares. La óptica ajustable y las ventanas intercambiables ayudan a controlar la difusión de la luz y los ángulos del cono, garantizando una cobertura uniforme.
El sistema de visión también incluye sensores de imagen de alta calidad, como CMOS o CCD, que capturan imágenes nítidas para su análisis. Las lentes y la óptica se adaptan al sensor y a la aplicación, mientras que las cámaras se conectan mediante interfaces como USB3 Vision o GigE Vision. Los capturadores de imágenes y los cables permiten una rápida transferencia de datos, y las unidades de procesamiento gestionan el análisis de imágenes en tiempo real. Los componentes de integración, como ordenadores industriales y controladores de visión, conectan el sistema a las redes de la fábrica.
| Tipo de componente | Detalles y especificaciones clave |
|---|---|
| Iluminación (luces de barra) | Versátil, ajustable, ideal para objetos grandes/alargados; base para una captura de imágenes claras |
| Sensores de imagen | CMOS/CCD; resolución y velocidad de cuadros adaptadas a la aplicación |
| Lentes y óptica | Distancia focal, apertura, profundidad de campo y compatibilidad con sensores. |
| Cámaras | Interfaces: USB3 Vision, GigE Vision, CoaXPress, Camera Link |
| Capturadores de fotogramas y cables | Transferencia y sincronización de datos de alta velocidad |
| Unidades de Procesamiento | CPU, GPU, FPGA, VPU para procesamiento en tiempo real |
| Componentes de integración | PC, controladores, sistemas integrados e interfaces de comunicación |
Las luces de barra logran una iluminación uniforme al permitir a los usuarios ajustar el ángulo y la intensidad. Esta tecnología de iluminación garantiza resultados consistentes en superficies planas, irregulares o reflectantes. El sistema de visión puede ajustar el brillo con precisión mediante controles estroboscópicos o analógicos, optimizando la calidad de la imagen en cada inspección.
Beneficios
Iluminación uniforme
Las barras de luz proporcionan una iluminación uniforme en toda el área de inspección, esencial para la precisión de las tareas de visión artificial. Su diseño lineal permite que el sistema de visión dirija la luz uniformemente sobre objetos largos o estrechos, como cintas transportadoras o placas de circuitos. Esta configuración de iluminación uniforme resalta características y defectos que, de otro modo, permanecerían ocultos. La iluminación uniforme reduce las sombras y el deslumbramiento, que pueden afectar la calidad de la imagen y dificultar la detección de defectos. Cuando la configuración de iluminación elimina las inconsistencias, el sistema de visión captura imágenes más nítidas, lo que se traduce en resultados de inspección más fiables.
Nota: La iluminación uniforme de las luces de barra mejora la claridad de la imagen y el reconocimiento de detalles, lo cual es fundamental para una inspección y medición precisas.
Las luces de barra se pueden colocar en pares o grupos para cubrir áreas extensas, garantizando que cada parte del objeto reciba la misma cantidad de luz. Este enfoque mejora la visibilidad de los bordes y las características de la superficie, lo que facilita la identificación de defectos. La posibilidad de ajustar el ángulo y la intensidad de la iluminación facilita la optimización, permitiendo a los operadores ajustar el sistema a cada aplicación.
Flexibilidad en la configuración
Las luces de barra ofrecen una flexibilidad inigualable en la configuración de la iluminación, lo que las hace adecuadas para una amplia gama de aplicaciones de visión artificialLos operadores pueden configurar las luces de barra tanto en modo de campo claro como de campo oscuro, según los requisitos de inspección. Esta adaptabilidad permite al sistema de visión resaltar características específicas o eliminar reflejos no deseados. Las luces de barra LED suelen incluir segmentos direccionables individualmente, lo que permite múltiples técnicas de inspección en una sola estación. Esta característica reduce costos y aumenta la eficiencia.
- Las luces de barra se pueden colocar en varios ángulos y distancias para optimizar la iluminación para objetos de diferentes formas y tamaños.
- Las ventanas intercambiables y el acceso directo a la óptica permiten ajustes rápidos en la configuración de la iluminación, lo que admite cambios rápidos en las líneas de producción.
- La integración con accesorios de escaneo lineal permite que el sistema de visión utilice diferentes geometrías de iluminación, como iluminación lineal o de campo oscuro.
Otros tipos de iluminación, como las luces de domo o difusas, suelen funcionar en un solo modo y carecen de la adaptabilidad multitécnica de las luces de barra. La flexibilidad de las luces de barra permite a los fabricantes adaptar la configuración de la iluminación a las necesidades específicas de la inspección, lo que mejora el rendimiento y reduce el tiempo de inactividad.
Versatilidad de aplicaciones
Las luces de barra demuestran un rendimiento superior en una amplia gama de aplicaciones de visión artificial. Su diseño modular y alto brillo las hacen ideales para tareas de inspección exigentes, como la calibración detallada de componentes y los túneles de escaneo logístico. Proporcionan una iluminación uniforme que resalta las texturas y los defectos de la superficie, facilitando el control de calidad y la verificación del embalaje.
- Las luces de barra se destacan en la inspección de líneas transportadoras, el guiado robótico y las operaciones de selección y colocación.
- Apoyan los procesos de detección y verificación de ubicación, garantizando una inspección precisa y eficiente.
- Disponibles en varias longitudes de onda e intensidades, las luces de barra pueden adaptarse a diferentes entornos y requisitos de inspección.
El sistema de visión se beneficia de la adaptabilidad de las luces de barra, que se pueden reconfigurar rápidamente para adaptarse a las cambiantes necesidades de producción. Esta versatilidad garantiza que la configuración de iluminación siempre ofrezca una calidad de imagen óptima, independientemente de la aplicación.
Consejo: La selección de las luces de barra adecuadas para cada tarea de visión artificial garantiza resultados de inspección consistentes y admite velocidades de rendimiento más altas, incluso en condiciones difíciles.
Tipos de iluminación de visión artificial
Iluminación de visión artificial Desempeña un papel crucial en la precisión de la inspección y la calidad de la imagen. Los diferentes tipos de iluminación de visión artificial ofrecen ventajas únicas para tareas específicas. En las siguientes secciones se comparan los tipos más comunes de iluminación de visión artificial, centrándose en sus diferencias técnicas y sus mejores casos de uso.
Luces de la barra
Las luces de barra utilizan una matriz lineal de LED para proporcionar iluminación direccional. Son excelentes para resaltar texturas superficiales y defectos en objetos tridimensionales. Los operadores pueden montar las luces de barra en diversos ángulos y distancias, lo que les permite crear sombras que revelan variaciones de veta o hundimientos. Las luces de barra son ideales para inspeccionar superficies grandes o alargadas, como cintas transportadoras o placas de circuitos. tecnología de iluminación También se adapta a técnicas de iluminación de campo claro y de campo oscuro, lo que lo hace versátil para diferentes necesidades de inspección.
Las luces de barra superan a otros tipos de iluminación cuando la tarea requiere revelar fallas sutiles en la superficie o cuando el área de inspección es grande e irregular.
Características principales de las luces de barra:
- Iluminación direccional de alta intensidad
- Opciones de montaje flexibles
- Eficaz para la inspección de superficies y la detección de defectos.
- Adecuado tanto para iluminación de campo claro como de campo oscuro.
Luces de anillo
Las luces anulares se montan directamente alrededor del objetivo de la cámara, proporcionando una iluminación uniforme y sin sombras. Esta configuración las hace ideales para leer caracteres, códigos de barras o códigos en superficies planas. Se utilizan a menudo en inspecciones de visión general y para la inspección de piezas pequeñas. También pueden funcionar en configuraciones de campo oscuro gracias a un ángulo de incidencia bajo, que resalta los defectos y texturas de la superficie. Sin embargo, las luces anulares no resaltan la textura de la superficie con la misma eficacia que las luces de barra, ya que carecen de sombras direccionales intensas.
Casos de uso típicos para luces de anillo:
- Lectura de códigos y caracteres
- Inspección general de componentes pequeños
- Controles de calidad de la superficie con luces anulares de campo oscuro
| Tipo de iluminación | Estilo de montaje | Patrón de iluminación | La mejor opción para |
|---|---|---|---|
| Luces de la barra | Independiente, flexible | Direccional, lineal | Defectos superficiales, áreas grandes |
| Luces de anillo | En la lente de la cámara | Uniforme, sin sombras | Lectura de códigos, inspección de piezas pequeñas |
Luces de domo
Las luces de domo utilizan un método de iluminación indirecta y difusa. Su forma dispersa la luz desde múltiples ángulos, minimizando el deslumbramiento, los puntos calientes y las sombras. Son ideales para inspeccionar superficies brillantes, especulares o curvas, como piezas de automóviles o cilindros metálicos. Proporcionan una iluminación uniforme para objetos planos o curvos, lo que las hace ideales para aplicaciones donde los reflejos de la superficie interferirían con la inspección. Si bien no resaltan la textura o los defectos de la superficie tan bien como las luces de barra, son excelentes para reducir los reflejos no deseados.
Aplicaciones comunes de luz de domo:
- Inspección de envases de plástico transparente
- Lectura de códigos en superficies metálicas o curvas
- Controles de calidad en blísters y placas de circuitos impresos
Las luces de domo ayudan a los operadores a inspeccionar superficies reflectantes o curvas al minimizar el resplandor y las sombras, lo que garantiza una imagen clara de las características.
Retroiluminación
La retroiluminación crea siluetas de alto contraste al iluminar los objetos desde atrás. Esta técnica produce contornos nítidos, lo que la hace ideal para la detección de presencia, la medición y la detección de bordes. La retroiluminación suele utilizar luz monocromática y polarización para mejorar la definición de los bordes. Las soluciones de retroiluminación avanzadas, como los iluminadores colimados o telecéntricos, mejoran aún más la nitidez de los bordes y la precisión de la medición. Sin embargo, la retroiluminación no resalta la textura de la superficie ni los defectos sutiles en objetos opacos con la misma eficacia que las luces de barra.
Casos de uso de retroiluminación:
- Análisis de silueta para envases transparentes
- Detección y medición precisa de bordes
- Verificación de presencia o ausencia
La retroiluminación mejora la visibilidad de los bordes, lo cual es fundamental para realizar tareas de medición y análisis de siluetas precisas en la iluminación de visión artificial.
Aplicaciones de visión artificial
Inspección de superficie
La inspección de superficies es una de las aplicaciones de visión artificial más críticas en la fabricación. Las industrias automotriz y electrónica dependen de... sistemas de visión artificial con luz de barra Para detectar arañazos, microfisuras y otros defectos sutiles. Las luces de barra utilizan iluminación multiángulo para minimizar las sombras y resaltar las características de la superficie. Este enfoque aumenta la tasa de detección de defectos y mejora la precisión de la inspección. La siguiente tabla compara las técnicas de iluminación utilizadas en la visión artificial industrial para la inspección de superficies:

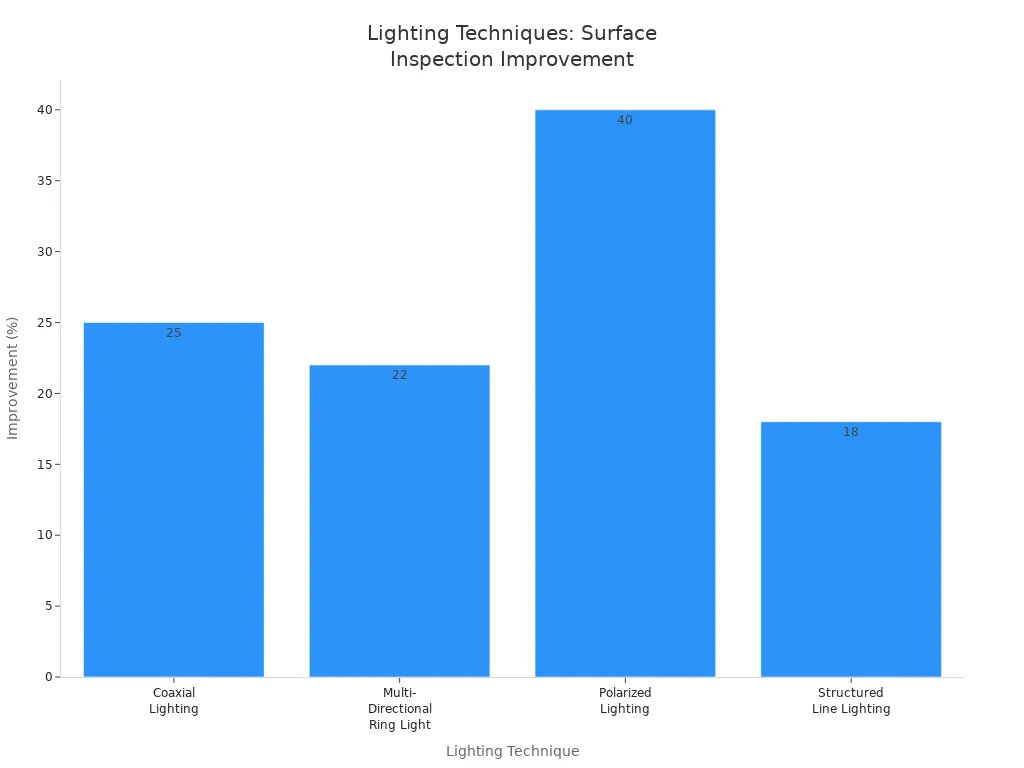

| Técnica de iluminación | Mecanismo / Beneficio | Aplicación de la industria | Mejora cuantitativa/Resultado |
|---|---|---|---|
| Barra de luz (multiángulo) | Optimiza los ángulos de luz para minimizar las sombras y resaltar las características de la superficie. | Automoción, Electrónica | Mejora las tasas de detección de defectos como arañazos, microgrietas, etc. |
| Iluminación coaxial | Dirige la luz a lo largo de la trayectoria de la cámara para reducir el deslumbramiento en superficies reflectantes. | Piezas de automóviles | Reducción del 25% en la supervisión de defectos superficiales |
| Iluminación de domo | Proporciona una iluminación uniforme para eliminar sombras y resaltar texturas. | Electrónica, automotriz | Mejora la claridad de la superficie y la visibilidad de los defectos. |
| Anillo de luz multidireccional | Matriz de LED circular con ángulos ajustables para iluminar geometrías complejas | Envases de semiconductores, automoción | Mejora del 22% en la detección de microfisuras en piezas curvas del motor |
| Iluminación polarizada | Utiliza polarizadores para suprimir el deslumbramiento y mejorar los detalles de la superficie en superficies reflectantes. | Electrónica (PCB, pantallas de teléfonos inteligentes) | Reducción del 40% en falsos positivos en la inspección de PCB |
| Iluminación de línea estructurada | Patrones de proyectos para perfiles 3D y detección de variaciones de altura | Electrónica, paneles solares | Reducción del 18% en las tasas de desecho mediante la detección de microfracturas |
Las barras de luz ayudan a los sistemas de visión artificial industriales a alcanzar una precisión de detección de defectos superior al 99 %. Los fabricantes informan de un aumento de hasta el 30 % en la precisión de detección y una reducción del 50 % en el tiempo de inspección. Las imágenes de alta resolución con iluminación optimizada permiten tolerancias micrométricas.
Detección de bordes
La detección de bordes desempeña un papel fundamental en el control de calidad y la medición. Los sistemas de visión artificial con barras de luz proporcionan una iluminación potente y direccional que crea contrastes nítidos a lo largo de los bordes de los objetos. Este método de iluminación permite al sistema de visión capturar contornos nítidos, lo que facilita la medición precisa y la verificación de presencia. En las líneas de envasado, las barras de luz ayudan a detectar etiquetas desalineadas o sellos faltantes. En electrónica, revelan grietas finas en los bordes de las placas de circuitos. La monitorización en tiempo real y la integración de IA mejoran aún más el rendimiento de la detección con el tiempo.
Las luces de barra mantienen el brillo y la uniformidad incluso a altas velocidades, lo que garantiza una inspección confiable en entornos exigentes.
Electrónica y embalaje
Las industrias de electrónica y embalaje se benefician de la flexibilidad y eficiencia de los sistemas de visión artificial con barras de luz. Su estructura lineal se adapta fácilmente a las cintas transportadoras y estaciones de inspección. Las barras de luz proporcionan una iluminación uniforme y de alta intensidad para la inspección de cables largos, paneles de vidrio y etiquetas impresas. Esta configuración permite la captura de imágenes de objetos grandes, la inspección de bordes y la verificación de texturas. La longitud, la longitud de onda y el patrón de haz personalizables permiten la adaptación a las necesidades específicas de cada aplicación, tanto en entornos de fábricas tradicionales como inteligentes.
- Las luces de barra permiten la detección temprana de errores, lo que reduce el desperdicio y mejora la calidad del producto.
- La eficiencia energética y una larga vida útil reducen los costos de mantenimiento y aumentan el tiempo de funcionamiento del sistema.
- Cuando se combinan con otros tipos de iluminación, las luces de barra crean un entorno de inspección integral.
Estas características hacen que las luces de barra sean esenciales para las aplicaciones modernas de visión artificial en electrónica y empaquetado, permitiendo un mayor rendimiento y resultados de inspección consistentes.
Los sistemas de visión artificial con barra de luz ofrecen ventajas únicas para la inspección industrial.
- Funcionan tanto en modo de campo claro como de campo oscuro, lo que los hace versátiles.
- Su forma alargada y estrecha cubre objetos grandes o alargados.
- Las luces de barra resaltan los defectos de la superficie y funcionan bien con otras configuraciones de iluminación.
Al elegir la iluminación, los usuarios deben adaptar el método a la geometría y reflectividad del objeto. Los requisitos del sistema, como el espacio y los objetivos de inspección, determinan la mejor solución. Una planificación minuciosa garantiza resultados fiables y evita errores comunes en las aplicaciones de visión artificial.
Preguntas Frecuentes
¿Qué hace que las luces de barra sean diferentes de otros tipos de iluminación de visión artificial?
Las luces de barra utilizan un diseño LED lineal. Proporcionan una iluminación intensa y uniforme en objetos grandes o largos. Este diseño ayuda a resaltar los defectos superficiales y es compatible con los modos de inspección de campo claro y campo oscuro.
¿Pueden las luces de barra funcionar con otros tipos de iluminación?
Sí. Las luces de barra suelen combinarse con luces de anillo, de domo o de fondo. Esta combinación mejora la precisión de la inspección. Los operadores pueden enfocarse en áreas o características específicas combinando los tipos de iluminación.
¿Cómo ayudan las luces de barra con la inspección de superficies?
Las luces de barra crean una luz direccional. Esta luz revela rayones, abolladuras y otros pequeños defectos. Los operadores pueden ajustar el ángulo y la intensidad para obtener la mejor imagen para cada tarea de inspección.
¿Son las luces de barra energéticamente eficientes?
Las luces de barra utilizan tecnología LED. Los LED consumen menos energía y duran más que las bombillas tradicionales. Esta eficiencia reduce los costos de mantenimiento y promueve la fabricación sostenible.
¿Dónde utilizan los fabricantes sistemas de visión artificial con barras de luz?
Los fabricantes utilizan luces de barra En electrónica, embalaje, automoción y logística. Estos sistemas inspeccionan circuitos impresos, etiquetas, paneles de vidrio y líneas transportadoras. Las luces de barra ayudan a mejorar la calidad y a reducir errores.
